工作原理
是在单晶硅片上扩散一个惠斯通电桥，被测介质（气体或液体）施压使桥壁电阻值发生变化（压阻效应），产生一个差动电压信号。此信号经专用放大器，将量程相对应的信号转化成标准模拟信号或数字信号。
产品特点
采用进口扩散硅压力敏感元件和先进的膜片隔离技术，放大电路采用进口美国BB集成芯片，宽电压供电（10-30VDC），结构小巧、安装方便，防堵塞、防结垢、
截频干扰设计、抗干扰能力强、防雷击
接线反向和过压保护、限流保护
精度高、稳定性好、响应速度快
适用现场
主要应用于食品、药物、饮料、酿酒、医疗器械等设备的高温流体/熔体/气体介质的压力测量和控制。
应用场合：用于SIP系统、真空压力监测、食品饮料行业、生物医药行业、高端卫生型场合。
性能参数
测量介质: 液体、气体等
整体材质: 膜片316L不锈钢 过程连接316L不锈钢，也可定制其他材料（蒙乃尔合金，钽合金）。
压力量程: -1~100MPa(详见量程选型表)
压力方式: 表压，绝压。
输出信号: 4～20mA、 0～5VDC、0～10VDC、1-5VDC、RS485
供电电源: 10-30VDC
精度等级: 0.1%FS、0.25%FS，
介质温度: -40～85℃，最高可以180度，加散热片。
环境温度: -40～85℃
抗震性能: 25g(20...2000Hz)
过载能力: 200%FS
响应频率: ≤500Hz
稳定性能: ±0.1% FS/年
温度漂移: ±0.01%FS/℃
防护等级: IP65
最大功率: 电流型≤0.02Us(W) 电压型≤0.008Us(W) 数字型≤0.015Us(W) 注:Us=供电电压
负载特性: 电流型负载≤{（Us-7）÷0.02（Us=供电电压）}Ω
电压型负载≥100kΩ
负载误差：<0.5%
零漂：<=0.3%满量程
最大电流耗：大约25mA

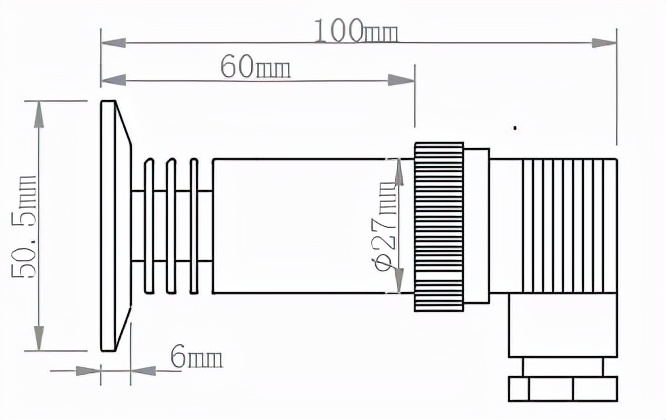

外形尺寸
赫斯曼引线（螺纹连接）

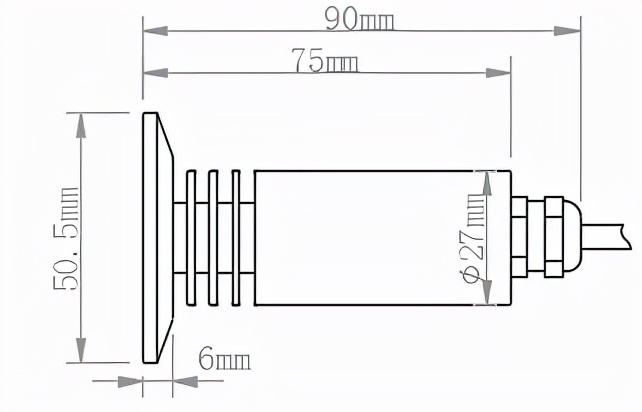

直接引线（螺纹连接）
航插引线（螺纹连接）

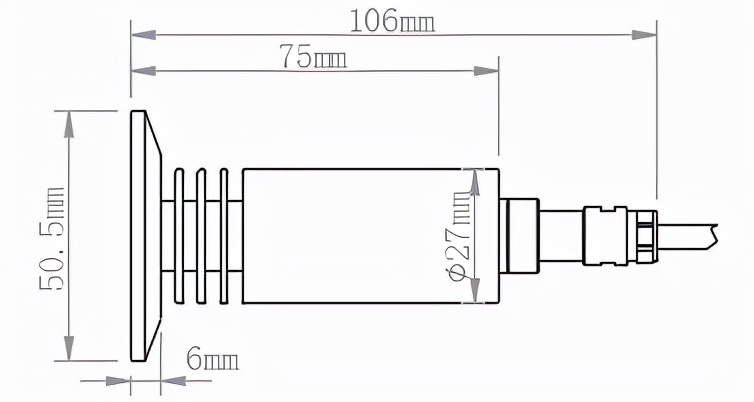

航插引线（卡箍连接）

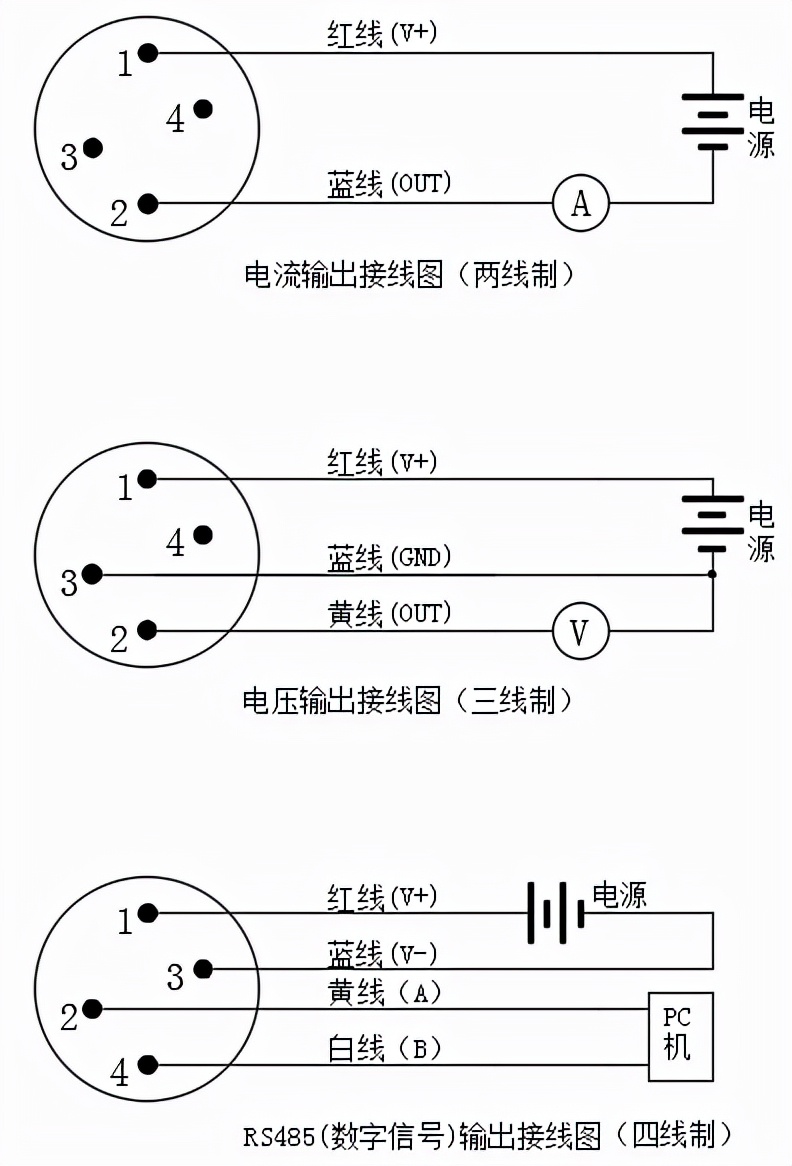

接线简图
