导轨型温度变送器

一．概述

WB-101导轨型智能温度变送器，通过定制的高集成度SoC系统级处理器，精确采集温度传感器的信号，高精度转换成标准的模拟DC4～20mA电流信号远传。是集成了温度测量和模拟量变送输出为一体的高精密产品。

1. 二线制工作方式。

2. 系统级处理器，让产品更稳定，更可靠。

3. 产品支持10种热电偶。

4. 产品支持2热电阻，涵盖了绝大部分温度传感器。

5. 手操器智能标定，方便快捷。

6. 任意设置变送输出范围，方便现场修改变送器输出范围。

二．主要参数

工作电源：DC12～30V （推荐24V）

测量精度：±0.2%FS±1字

补偿精度：±1.5℃（@25℃时）

整机功耗：≤3.85mA

信号范围：10种热电偶，2种热电阻（见下表1）

输出信号：二线制4-20mA (24V时,带载能力510Ω)。

采样速率：5次/秒

温度漂移：60PPm/℃

工作温度：-10～50℃

相对湿度：≤85％RH，无强腐蚀性气体

外形尺寸：Φ104x25x46 mm

表1

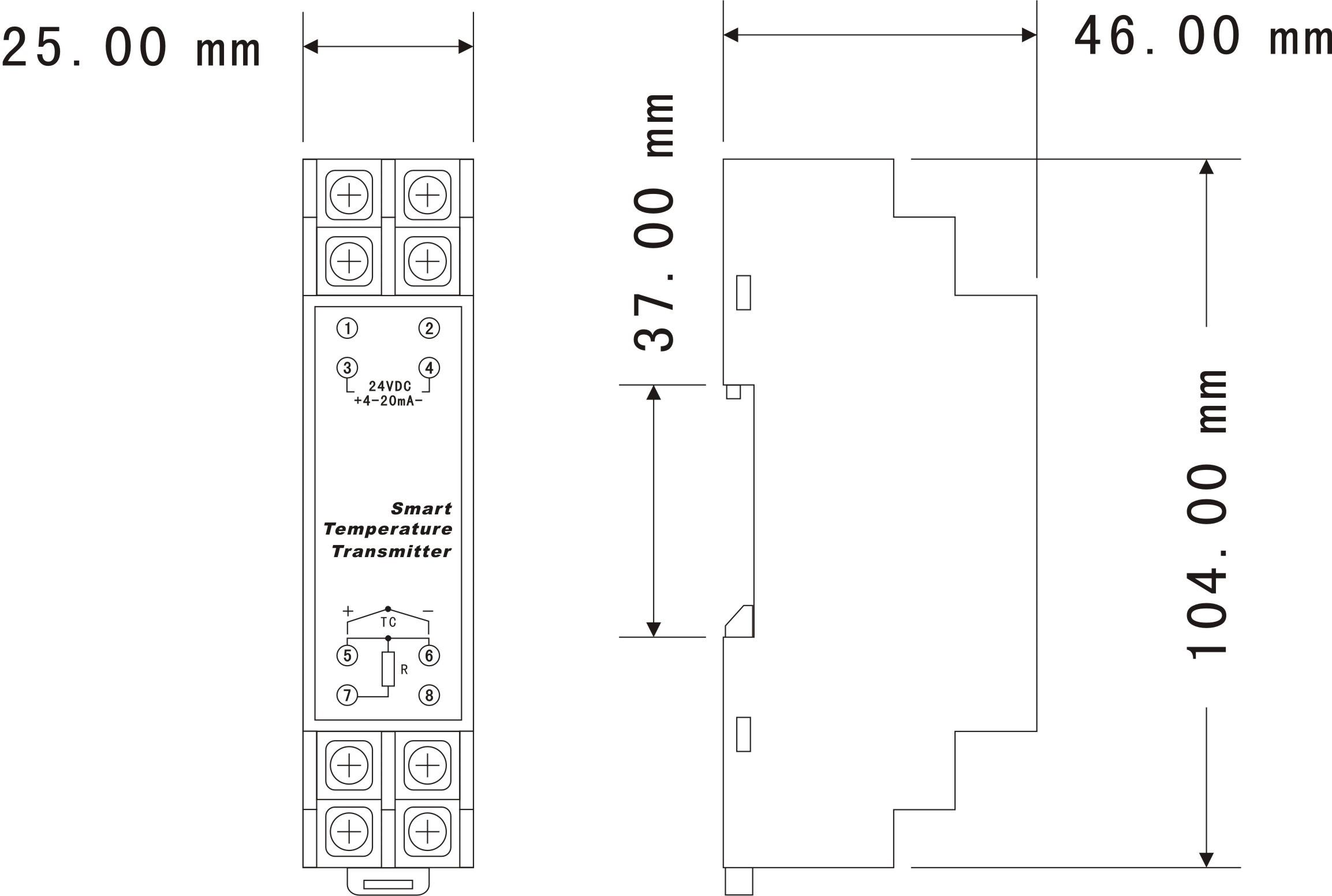

三．外形尺寸

图1

四．接线说明

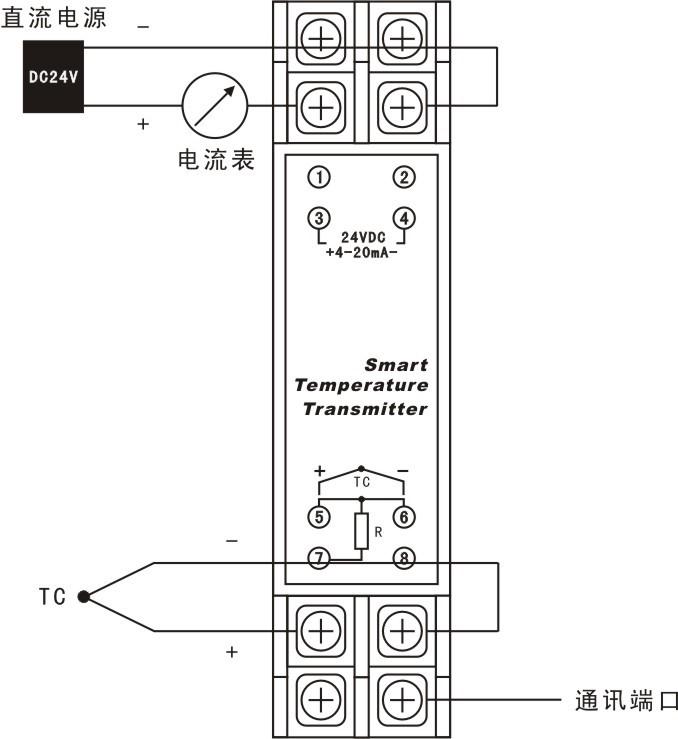

热电偶接线图

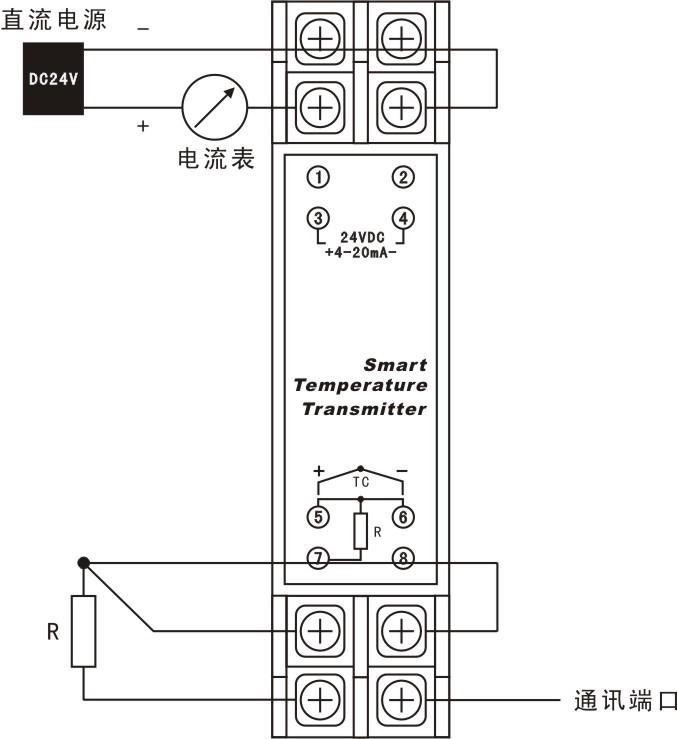

热电阻接线图

五．通讯方式

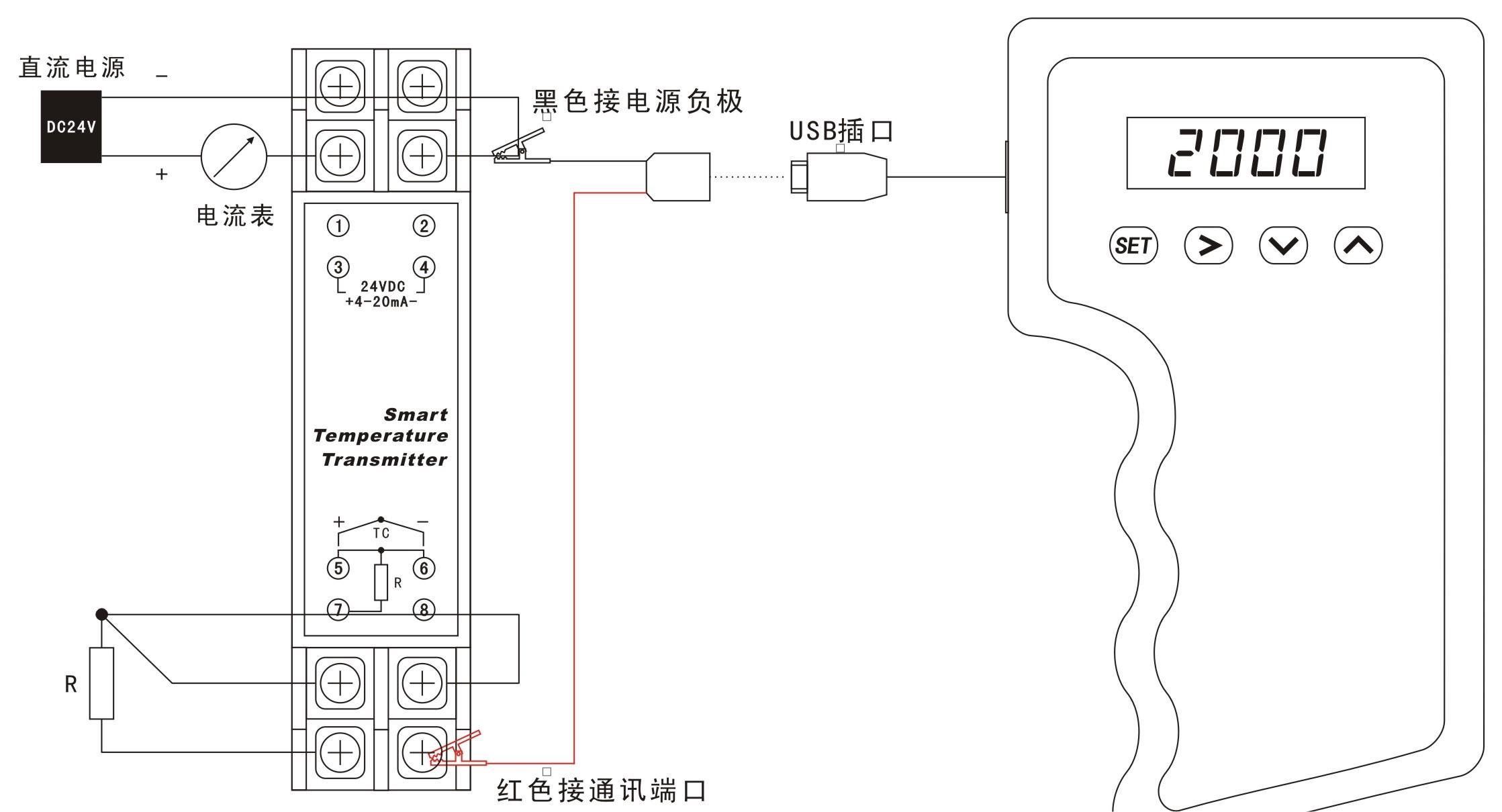

模块的标定和参数修改需要手操器操作（连接方式如下图，图2，手操器详细操作方式见手操器说明书）。

通讯方式
